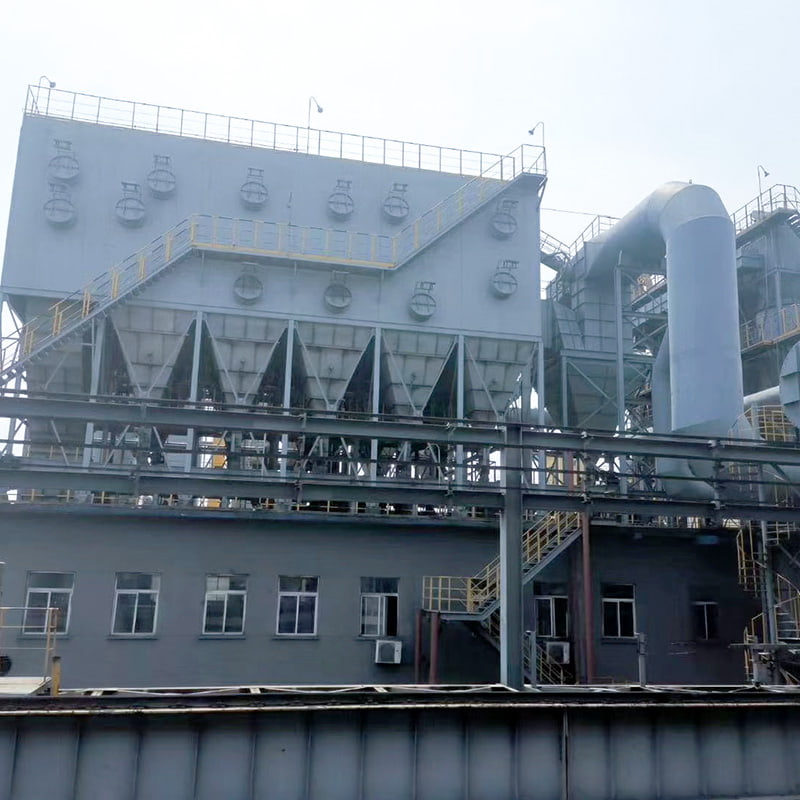

Vrecový zberač prachu uhoľného mlyna odolný proti výbuchu

Vlastnosti zberača prachu s vrecovým typom vrecového typu s ochranou proti výbuchu radu TQM(M).
● Jedinečné zariadenie odolné voči výbuchu úplne eliminuje potenciálne riziko výbuchu spôsobeného médiami na odstraňovanie prachu;
● Offline čistenie prachu eliminuje sekundárnu tvorbu prachu a poskytuje vynikajúce výsledky čistenia;
● Samosvorné tesnenie filtračného vrecka zaisťuje vynikajúce utesnenie a vysokú účinnosť odstraňovania prachu;
● Štruktúra typu Airbox minimalizuje odpor a uľahčuje kontrolu a výmenu filtračných vreciek;
● Plne automatické ovládanie pre jednoduchú obsluhu a vysokú spoľahlivosť.

Štruktúra a princíp fungovania uhoľného mlyna TQMM s vrecovým zberačom prachu s ochranou proti výbuchu

Nevýbušný zberač prachu vzduchového boxu série TQMM pozostáva predovšetkým zo základnej oceľovej konštrukcie, zásobníka popola, horného krytu, krytu, vstupu a výstupu vzduchu, filtračných vreciek, čistiaceho zariadenia a elektrického ovládania. V závislosti od aktuálnej situácie môžu byť na vonkajšiu stenu zásobníka inštalované zariadenia na odstraňovanie popola, ako je silovibrátor, na výstupe zásobníka je možné nainštalovať hviezdicový ventil na vypúšťanie popola alebo závitovkový dopravník.
1. Princíp filtrácie
Vzduch naplnený prachom vstupuje do prívodu vzduchu a prechádza cez násypku. Veľké prachové častice sú oddelené zotrvačnosťou a gravitáciou a padajú priamo na dno násypky. Po prechode cez násypku sa prachom naplnený vzduch dostáva do filtračnej oblasti filtračného vrecka v strednom kryte. Vzduch prechádza cez filtračné vrecká a zachytáva prach na ich vonkajších povrchoch. Vyčistený vzduch vstupuje do horného krytu cez otvor vrecka a je odvádzaný cez výstup vzduchu.
2. Princíp čistenia
So zvyšujúcim sa časom filtrácie sa vrstva prachu na filtračných vreckách hromadí, čím sa zvyšuje odolnosť zariadenia na odstraňovanie prachu. Keď odpor dosiahne nastavenú hodnotu, čistiace zariadenie začne čistiť. Najprv sa zatvorí zdvíhací ventil v komore, čím sa uzavrie prúdenie filtrovaného vzduchu. Potom sa otvorí solenoidový pulzný ventil, ktorý umožní stlačenému vzduchu rýchlo expandovať v hornej komore a prúdiť do filtračných vakov, čo spôsobí ich roztiahnutie, deformáciu a vibrácie. Reverzný prúd vzduchu potom zmetie prach prichytený na vonkajších povrchoch vriec, odstráni ich a umožní im padať do zásobníka popola. Po dokončení čistenia sa solenoidový pulzný ventil zatvorí, zdvíhací ventil sa otvorí a v komore sa obnoví filtrovanie. Každá komora sa čistí postupne, pričom jeden čistiaci cyklus pozostáva z prvého čistenia jednej komory a nasledujúceho.
3. Zber prachu
Prach zachytený filtráciou a čistením padá do násypky popola a potom je odvádzaný z výstupu násypky.
4. Princíp činnosti nevýbušného zariadenia
Primárnou znečisťujúcou látkou vo výfukových plynoch je jemnozrnné uhlie. Pri vystavení iskrám alebo keď teplota stúpne na bod vzplanutia zmesi uhlia a vzduchu, plyn môže explodovať. Za normálnych okolností je ventil odolný proti výbuchu zatvorený silou závažia a princíp páky tlačí ventilovú dosku na rám ventilu určitou silou, čo zaisťuje dobrý vzduchový uzáver počas normálnej prevádzky. Keď dôjde k výbuchu BAO, tlak vzduchu v zberači prachu prudko stúpne, čo spôsobí, že ventilová doska vyvinie tlak smerom von. Keď tento ťah prekoná hmotnosť závažia, ventil sa otvorí, čo umožní vypustenie plynu BAO z komory, čím sa ochráni zberač prachu, okolité zariadenia a personál.

Vlastnosti vrecového zberača prachu TQMM s ochranou proti výbuchu

1. Vhodné na odstraňovanie prachu s vysokou koncentráciou. Maximálna vstupná koncentrácia môže dosiahnuť 1 000 g/Nm³, čím sa eliminuje potreba ďalšieho zariadenia na zachytávanie prachu, ako je napríklad cyklónový zberač prachu. Môže sa použiť priamo ako konečné zariadenie na odstraňovanie prachu.

2. Offline technológia čistenia využíva komorové spätné preplachové pulzné čistenie, čím sa eliminuje sekundárne spätné unášanie prachu a fenomén „opätovnej adsorpcie“ spojený s online čistením pri zachovaní normálnej a nepretržitej prevádzky zariadenia. To zlepšuje účinnosť čistenia a predlžuje životnosť filtračných vreciek.

3. Samosvorné tesnenie filtračného vrecka zlepšuje tesnenie medzi zariadením a filtračnými vreckami, čím sa zlepšuje účinnosť odstraňovania prachu.

4. Zariadenie využíva štruktúru vzduchovej komory, ktorá minimalizuje lokálne opotrebovanie a eliminuje nepríjemnosti spojené s kontrolou a výmenou filtračných vreciek.

5. Elektromagnetický impulzný ventil využíva štruktúru s dvojitou membránou, ktorá ponúka citlivé ovládanie, vysokú účinnosť a dlhú životnosť.

6. Jedinečné zariadenie odolné proti výbuchu vrecového filtra uhoľného mlyna účinne eliminuje bezpečnostné riziká spojené s výbuchmi v médiu na odstraňovanie prachu.
