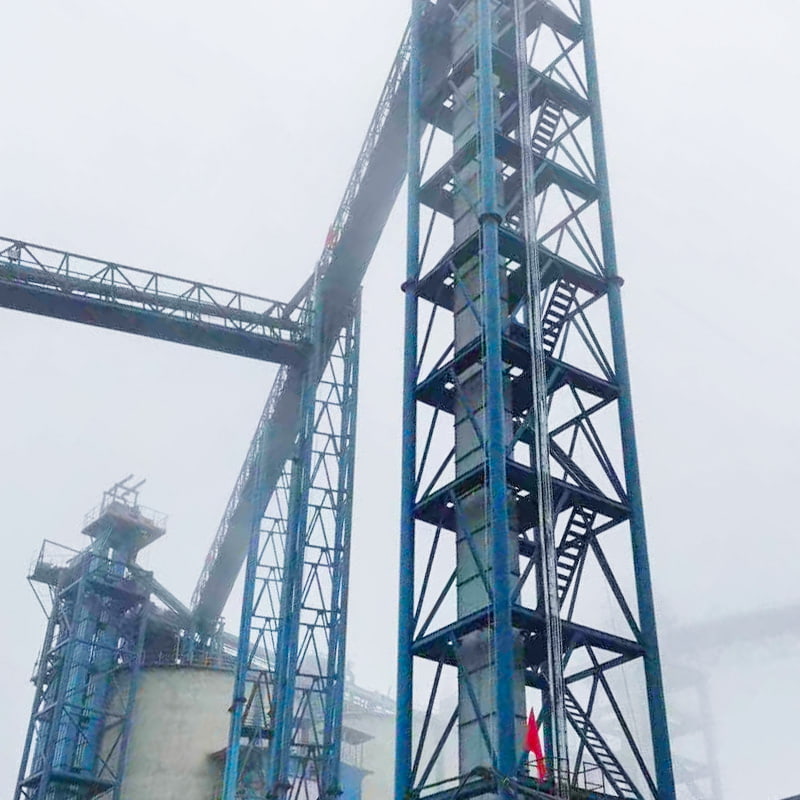

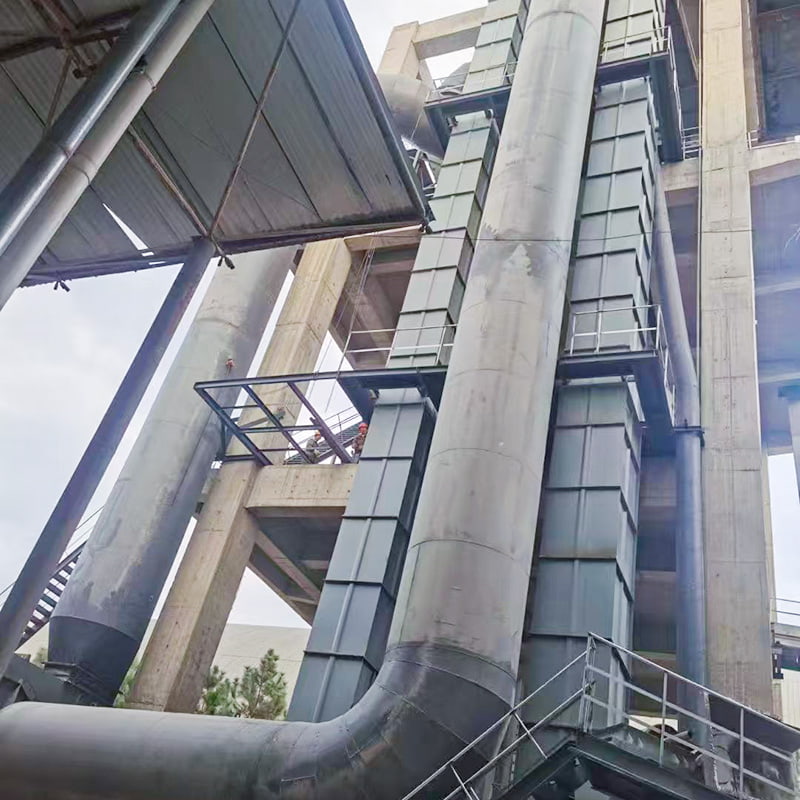

Lopatkový korčekový výťah NSE

Doskové reťazové korčekové elevátory série NSE sa dodávajú vo viac ako desiatkach základných modelov: NSE100 až NSE1900 s kapacitou zdvihu od 100 m³/h do 1900 m³/h. Každý model má inú rýchlosť zdvíhania a tvar zásobníka (typ D, typ A a typ L) v závislosti od prepravovaného materiálu. Maximálna rýchlosť zdvihu je ≤71 m/min a maximálna výška zdvihu je 65 m. Na základe požiadaviek užívateľa vieme navrhnúť aj rozšírené modely s kapacitami medzi vyššie uvedenými modelmi.

Vlastnosti

● Veľká prepravná kapacita

Táto séria výťahov ponúka najvyššiu prepravnú kapacitu medzi výťahmi podobných rozmerov prierezu, s kapacitou zdvihu 100-1900 m³/h.

● Široký rozsah zdvihu

Tento typ výťahu má minimálne požiadavky na typ materiálu a vlastnosti. Dokáže zdvihnúť nielen bežné práškové a granulované materiály, ale aj abrazívne materiály. Požadovaná teplota materiálu je ≤200°C.

● Nízky výkon disku

Tento elevátor využíva prítokové kŕmenie, indukčné vypúšťanie a husto zabalené veľkokapacitné usporiadanie násypky. To eliminuje spätný tok a naberanie počas zdvíhania materiálu, čo má za následok nízky jalový výkon a približne 30 % úsporu energie v porovnaní s reťazovými elevátormi.

● Dlhá životnosť

Elevátor využíva prítokové kŕmenie, čím sa eliminuje potreba naberania vedra, čím sa zabezpečuje životnosť násypky. Pri bežnom používaní má reťaz dopravníka životnosť viac ako tri roky.

● Vysoká prevádzková spoľahlivosť

Pokročilé princípy konštrukcie a metódy spracovania zaisťujú spoľahlivosť celej jednotky, uľahčujú obsluhu a údržbu s minimálnym počtom opotrebiteľných dielov a bezporuchovou dobou presahujúcou 20 000 hodín.

● Štrukturálne komponenty/Prevádzkové komponenty

Skladá sa z násypky a puzdra valčekovej reťaze.

● Pohonná jednotka

Pozostáva z hlavného reduktora, hydraulickej spojky, hlavného motora a pomocného redukčného motora. Pohonná jednotka môže byť inštalovaná v ľavej alebo pravej polohe.
Ľavá inštalácia: Pohonná jednotka je umiestnená na ľavej strane krytu, smerom k prívodu krmiva.
Pravostranná inštalácia: Pohonná jednotka je umiestnená na pravej strane krytu, smerom k prívodu krmiva.

● Hlavná jednotka

Pozostáva z horného krytu, horného krytu a zostavy hlavového hriadeľa.
Stredná skriňa: K dispozícii s podpornou strednou sekciou spojenou s hornou skriňou, strednou sekciou s revíznymi dvierkami, štandardnou strednou sekciou (výška 2,5 m) a medzisekciami na mieru s výškami 1 m a 1,5 m. Tieto časti je možné pomocou kladkostroja nastaviť do rôznych výšok v krokoch po 0,5 m.

●Chvostová jednotka

Pozostáva zo spodného krytu, prívodu krmiva, zostavy zadného hriadeľa a napínacieho zariadenia (voliteľne vybaveného hladinomerom a spínačom detekcie rýchlosti).
